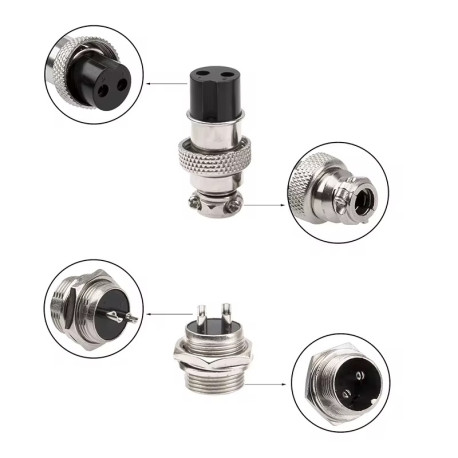

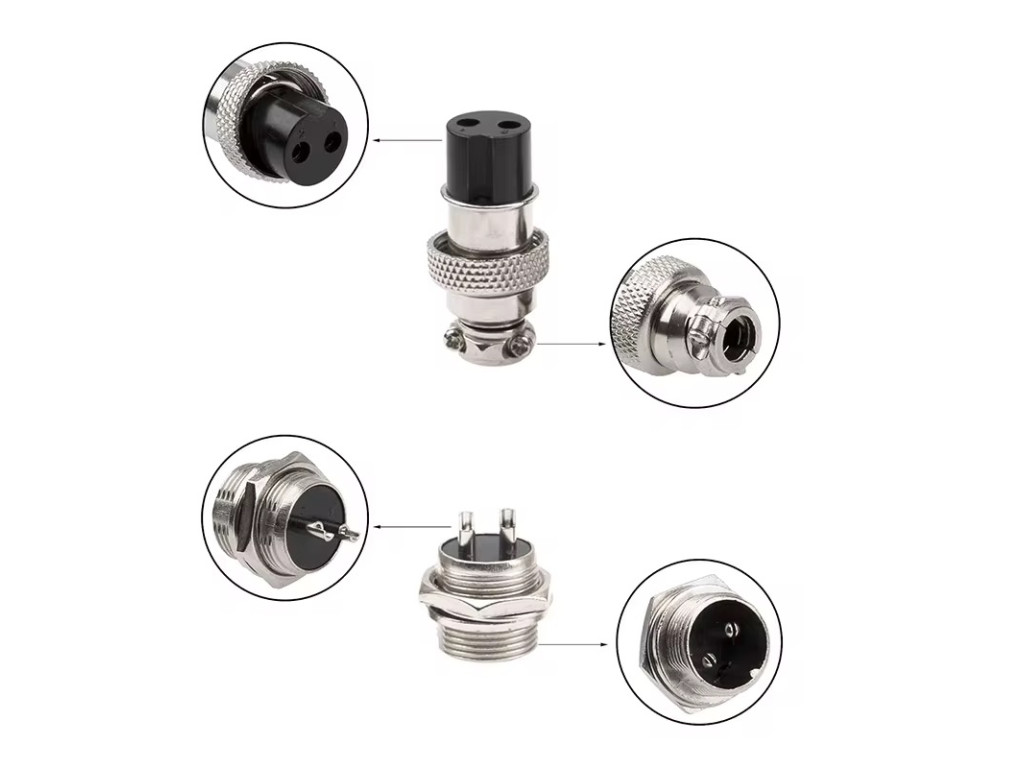

Роз'єм з'єднувальний GX16-2 PIN, пара

З'єднувальний (стикувальний) роз'єм GX16 на два контакти призначений для швидкого і надійного з'єднання (стикування) кабельно-провідникової продукції. Комплект роз'єму складається з двох частин, обидві частини роз'єму гніздо і вилка призначені для монтажу під кабель методом пайки. З'єднання фіксується гайкою розташованої на кабельній розетці яка накручується на кабельну вилку, що забезпечує надійне і механічно міцне з'єднання. Представлений роз'єм один з найпоширеніших і вдало спроектованих з'єднувачів для електроніки, радіотехніки та електрики. Застосовується повсюдно для самих різних завдань з'єднання електричних ланцюгів, як в промисловості так і в авторських пристроях. Роз'єми є пилозахищеними і відповідають ступеню захисту IP55, що гарантує роботу в запиленому середовищі і допускає попадання бризок води. З'єднувачі GX16 відомі як авіаційні. Також можуть застосовуватися в радіо і телекомунікації для підключення апаратури.

Комплект складається з GX16-16M-2A і GX16-16M-2 обидві частини призначені для монтажу на кабель

• GX16 - серія роз'ємів 16M-Посадковий діаметр 2 - Кількість контактів A-кабельна розетка;
• GX16 - серія роз'ємів 16M-Посадковий діаметр 2 - Кількість контактів Без букви - кабельна вилка;

Технічні характеристики з'єднувального роз'єму GX16

• Максимальний струм-10A
• Максимальна напруга-125V
• Кількість контактів- 2
• Тип підключення кабелю до контактів роз'єму-пайка
• Максимальний зовнішній діаметр кабелю-7 мм
• Температура навколишнього середовища -50 ~ + 70 градусів
• Відносна вологість-98%
• Атмосферний тиск - до 4,4 кПа
• Вібрація частота коливань - 10 ~ 100 Гц, прискорення до 100 м/с2
• Вплив-частота 60-80 разів / хв, прискорення до 250 м/с2
• Центробіжний: прискорення-до 250м/с2
• Контактний опір менше-0,005 Ом
• Опір ізоляції в нормальних умовах-не менше 1000 мОм,
• Випробувальна напруга- (50 Гц, дійсні значення) при нормальних умовах становить 1500 В для 2 ~ 4pin і 1200 В для 5 ~ 9Pin
